工事/業務情報に必要な境界座標や平面直角座標の確認方法をご案内します。
境界座標情報(緯度経度)の確認方法
国土地理院のサイトから確認します。
1
以下の外部サイトを開きます。
測量成果電子納品境界座標入力支援サービス│国土交通省 国土地理院
2

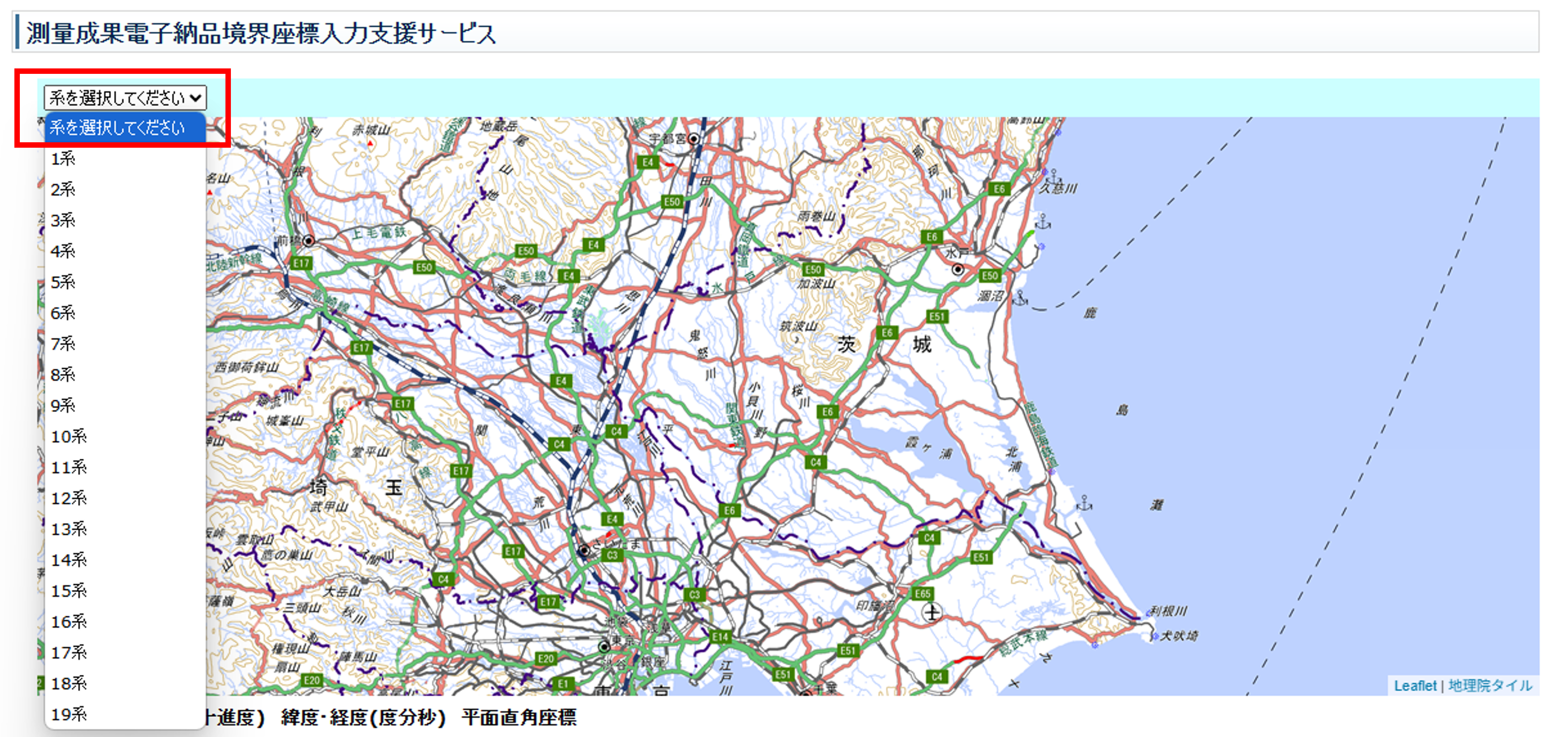

地図の左上の平面直角座標系(1~19系)を選択します。

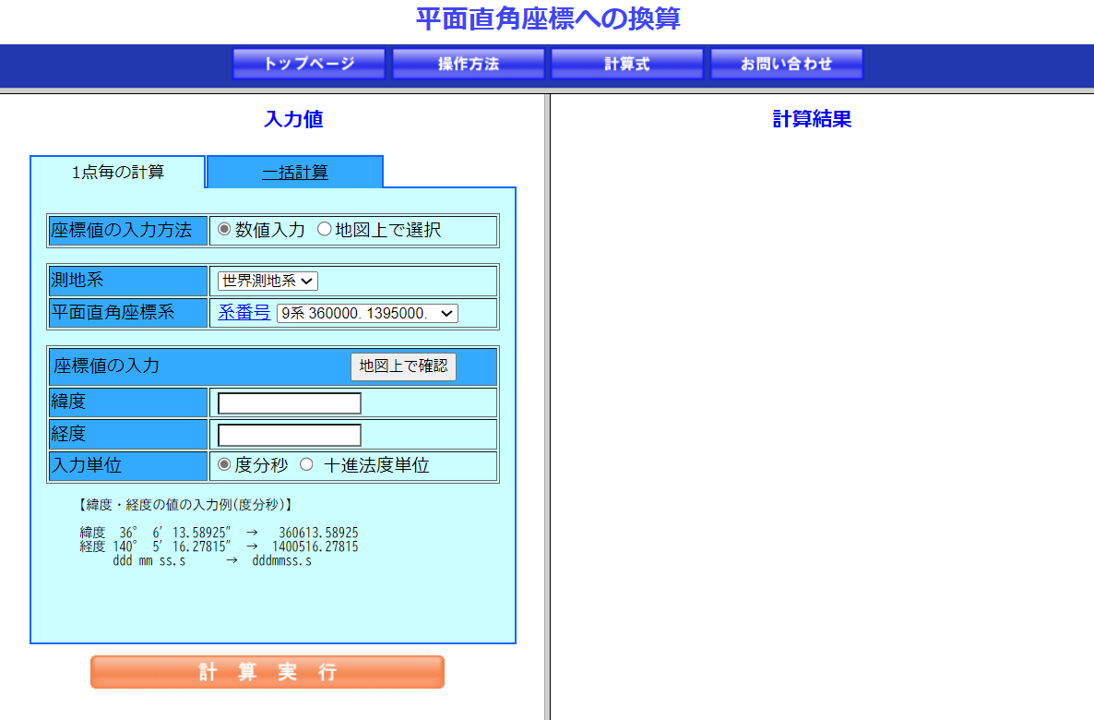

系番号は、以下の外部サイトよりご確認をお願いいたします。
3

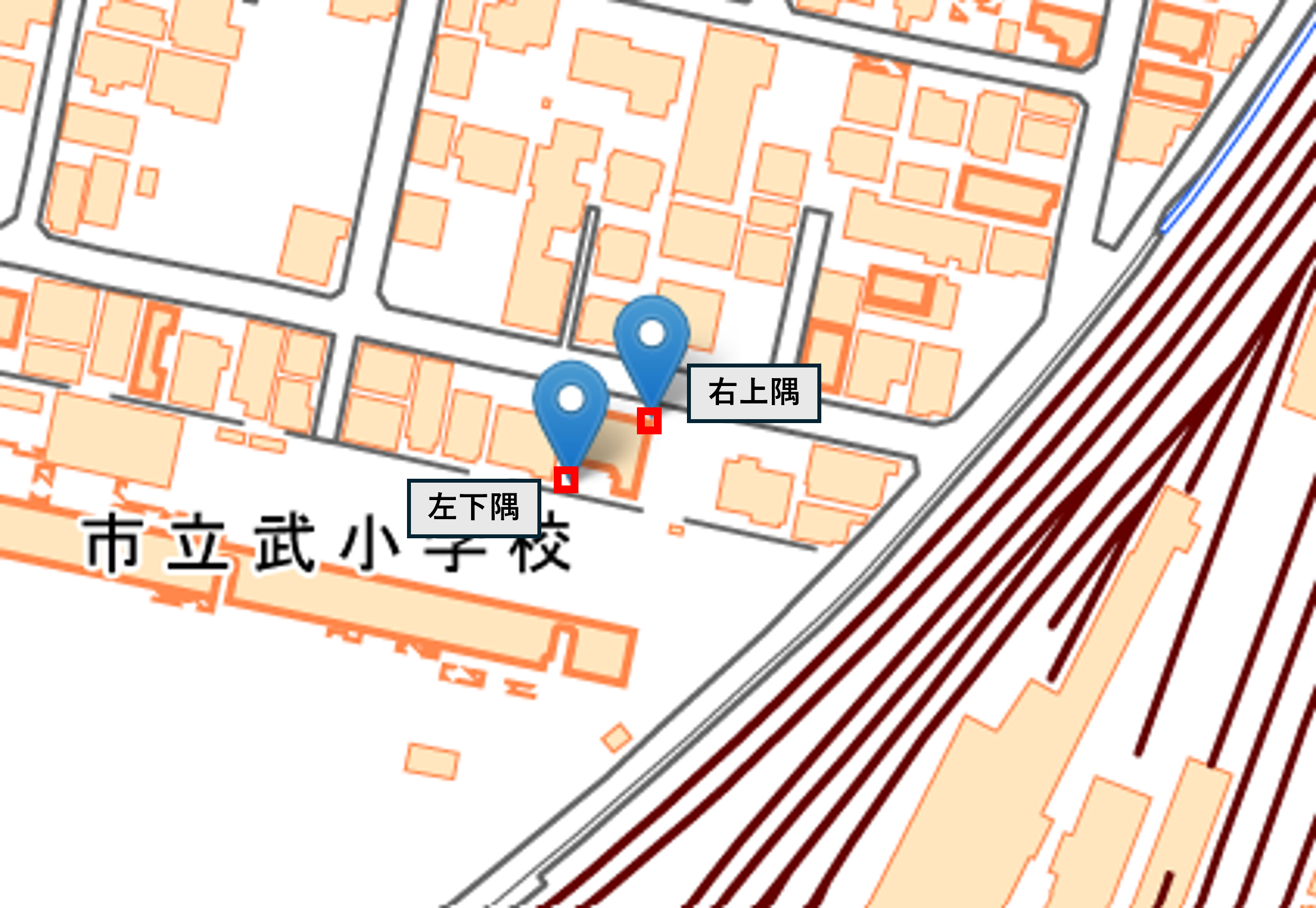

工事・業務箇所の左下隅と右上隅を地図上を2箇所ダブルクリックします。
※マーカーを削除する場合は、マーカーをダブルクリックしてください。
4

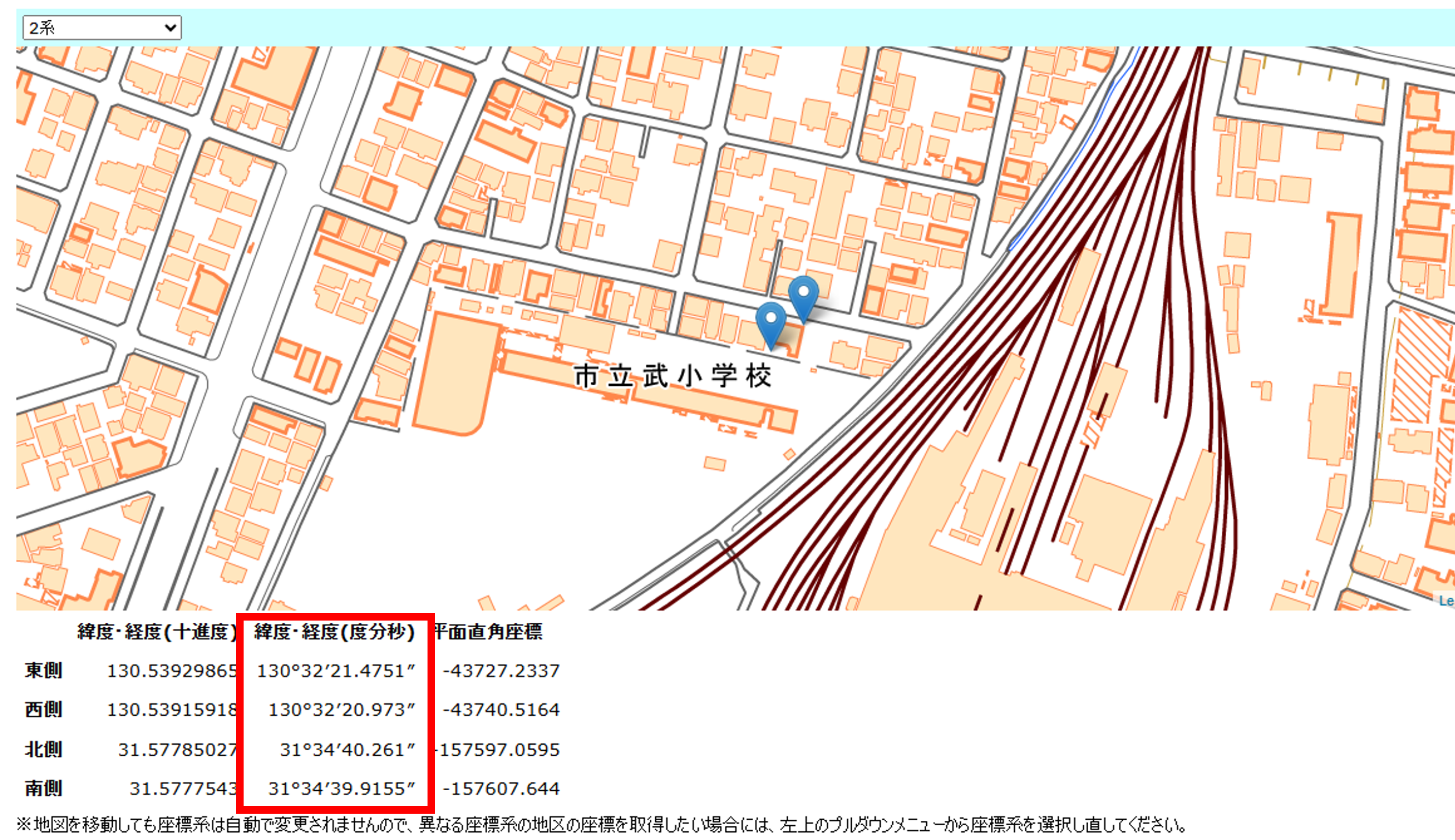

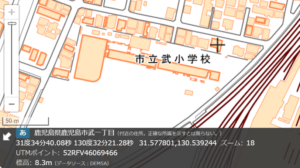

地図画面の下に表示された「緯度・経度(度分秒)」を各境界座標の入力箇所へ記入します。
例
東側:130°32′21.4751″ → 東側境界座標経度:1303221
西側:130°32′20.973″ → 西側境界座標経度:1303220
北側:31°34′40.261″ → 北側境界座標緯度:0313440
南側:31°34′39.9155″ → 南側境界座標緯度:0313439
平面直角座標の確認方法
1

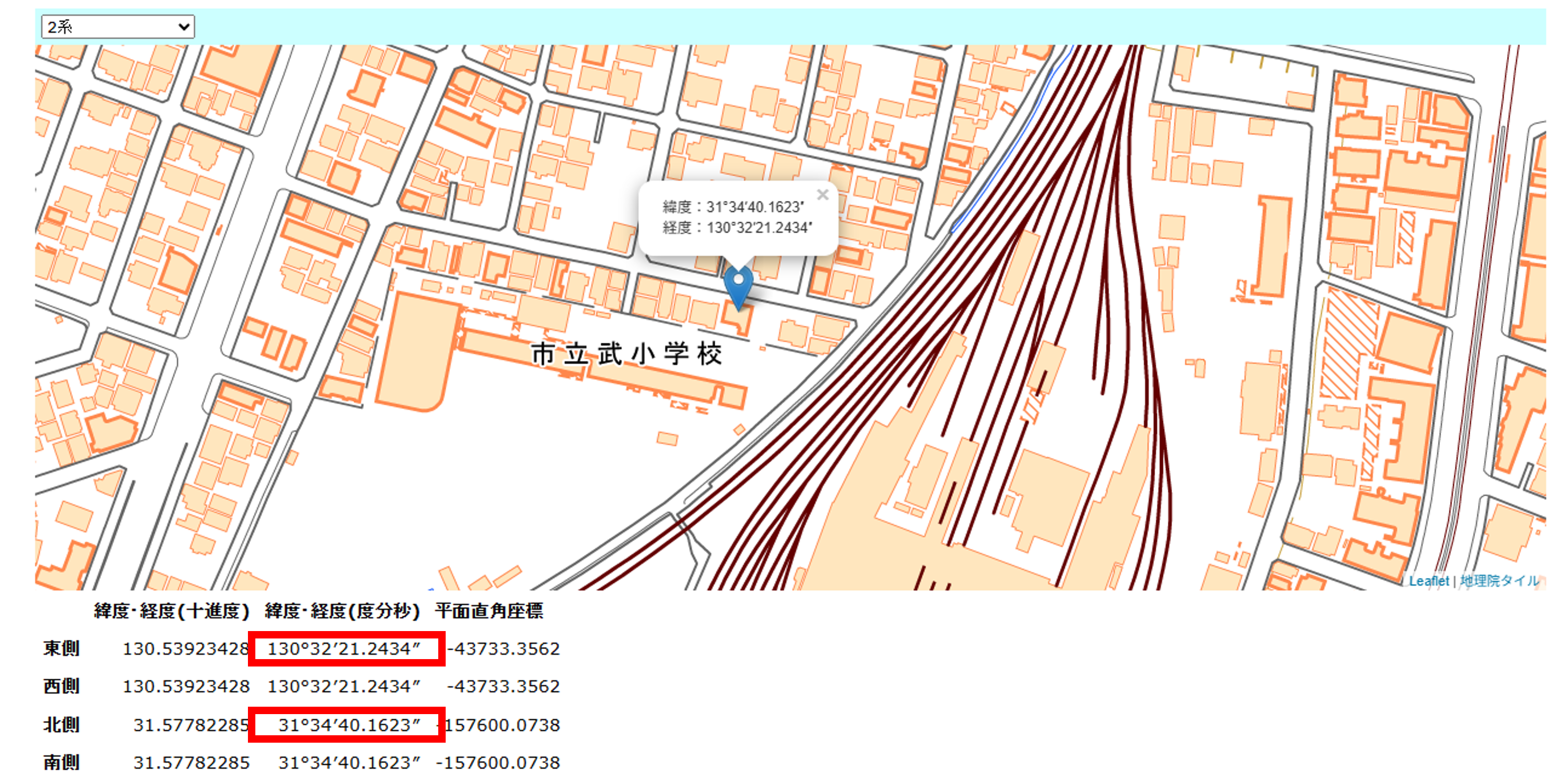

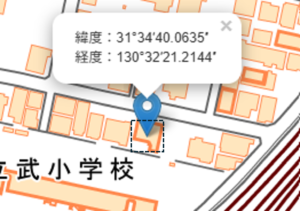

工事・業務箇所の中心部分を地図上で1箇所ダブルクリックします。
※境界座標情報(緯度経度)で利用したマーカーが残っている場合は、ダブルクリックして削除します。
注意
工事/業務情報の「場所情報」に記入した「境界座標情報」の範囲内を選択ください。
範囲外の場合は、国土交通省の電子納品チェックシステムでエラーが表示されます。
2

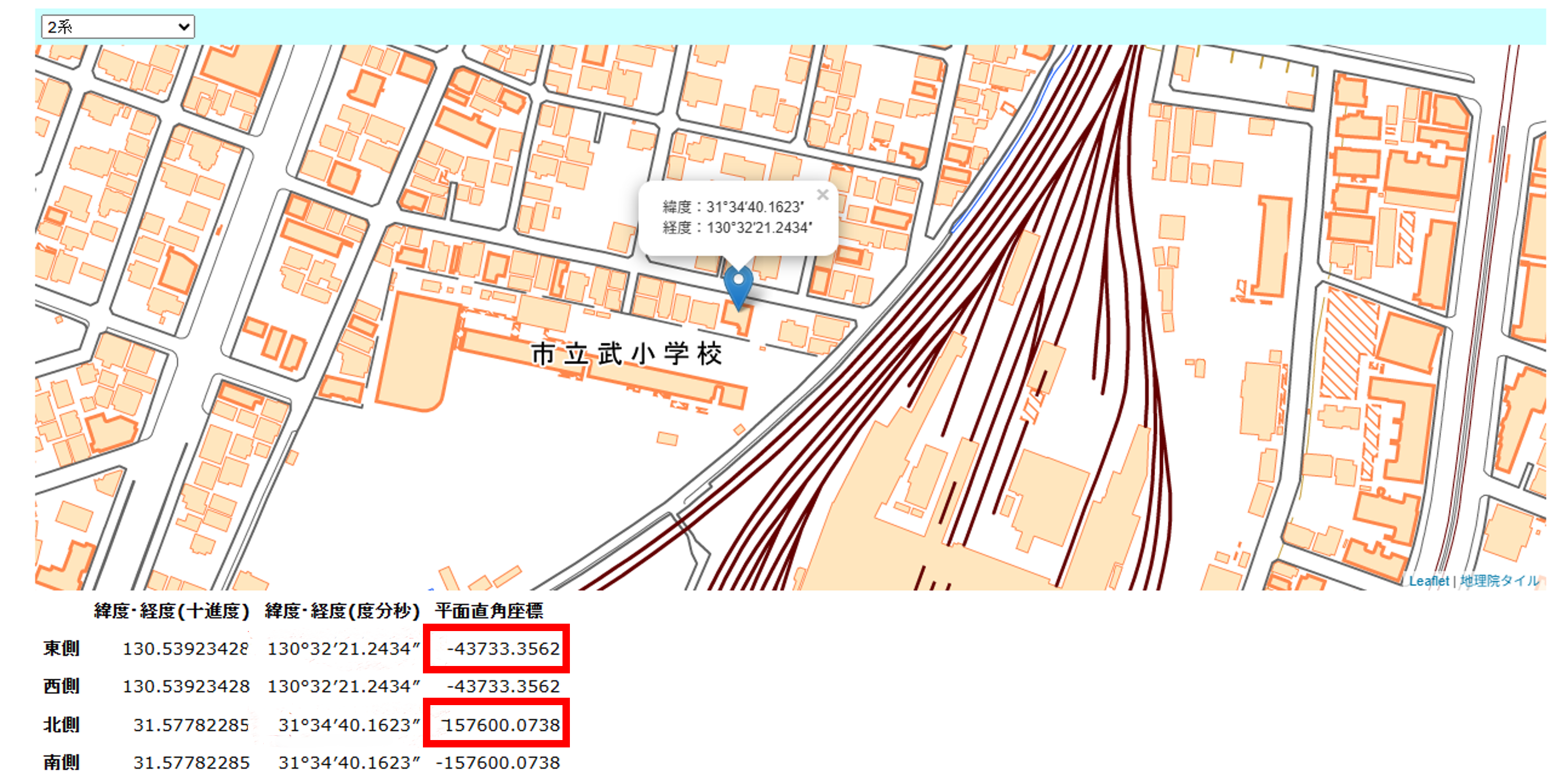

地図画面の下に表示された「平面直角座標」の北側(南側)をX座標に、東側(西側)をY座標に記入します。
【施設情報の記入例】を参考に記入ください。
- 平面直角座標系番号:半角数字2桁で記入
- 平面直角座標X座標:記号(-.)含め11文字以内で記入 (例)-157602.611
- 平面直角座標Y座標:記号(-.)含め11文字以内で記入 (例)-43732.4021
詳しい施設情報の記入内容については、国土交通省のHPにある電子納品等要領などを参考に記入ください。
【施設情報の記入例】
項目名 | 記入内容 | 補足説明 |
施設コード(必須) | 施設コードを記入 | 施設コードを選択 |
施設名称(必須) | 施設名称を記入 | 施設名称には、「河川・路線名(事業)」、「距離標や施設名称(橋梁等の構造名称)」、 「構造物工事(補修工事含む)の場合は対象となる部材名」等を発注者に確認し記載する。 |
測地系(必須) | 日本測地系(旧測地系)、世界測地系(JGD2000,JGD2011)の区分コードを記入 | 02 世界測地系(JGD2011)を選択 |
施設情報緯度 | 施設の代表点の緯度を記入 | 先頭の0を含む半角数字7桁で記入 |
施設情報経度 | 施設の代表点の経度を記入 | 半角数字7桁で記入 |
施設情報 平面直角座標系番号 (必須) |
施設の代表点の平面直角座標(19 系)の系番号を記入 | 半角数字2桁で記入 I(01)、II(02)、III(03)、IV(04)、V(05)、VI(06)、VII(07)、VIII(08)、IX(09)、X(10)、XI(11)、XII(12)、XIII(13)、XIV(14)、XV(15)、XVI(16)、XVII(17)、XVIII(18)、XIX(19) |
平面直角座標X座標 (必須) |
施設の代表点の平面直角座標(19 系)を X 座標で記入(m) | 記号(-.)含め11文字以内で記入(例)-157596.014 |
平面直角座標Y座標 (必須) |
施設の代表点の平面直角座標(19 系)を Y 座標で記入(m) | 記号(-.)含め11文字以内で記入(例)-43733.437 |
